五一电子阅读：《学单片机》—《30．四位数数字温度计》

1． 温度传感器AD590基本知识

AD590产生的电流与绝对温度成正比，它可接收的工作电压为4V－30V，检测的温度范围为－55℃－＋150℃，它有非常好的线性输出性能，温度每增加1℃，其电流增加1uA。

AD590温度与电流的关系如下表所示

摄氏温度

AD590电流

经10KΩ电压

0℃

273.2 uA

2.732V

10℃

283.2 uA

2.832 V

20℃

293.2 uA

2.932 V

30℃

303.2 uA

3.032 V

40℃

313.2 uA

3.132 V

50℃

323.2 uA

3.232 V

60℃

333.2 uA

3.332 V

100℃

373.2 uA

3.732 V

AD590引脚图

2． 实验任务

利用AD590温度传感器完成温度的测量，把转换的温度值的模拟量送入ADC0809的其中一个通道进行A/D转换，将转换的结果进行温度值变换之后送入数码管显示。

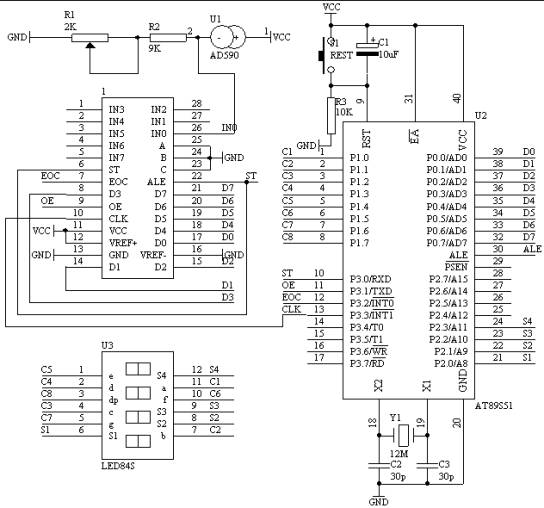

3． 电路原理图

图4.30.1

4． 系统板上硬件连线

（1）．把“单片机系统”区域中的P1.0－P1.7与“动态数码显示”区域中的ABCDEFGH端口用8芯排线连接。

（2）．把“单片机系统”区域中的P2.0－P2.7与“动态数码显示”区域中的S1S2S3S4S5S6S7S8端口用8芯排线连接。

（3）．把“单片机系统”区域中的P3.0与“模数转换模块”区域中的ST端子用导线相连接。

（4）．把“单片机系统”区域中的P3.1与“模数转换模块”区域中的OE端子用导线相连接。

（5）．把“单片机系统”区域中的P3.2与“模数转换模块”区域中的EOC端子用导线相连接。

（6）．把“单片机系统”区域中的P3.3与“模数转换模块”区域中的CLK端子用导线相连接。

（7）．把“模数转换模块”区域中的A2A1A0端子用导线连接到“电源模块”区域中的GND端子上。

（8）．把“模数转换模块”区域中的IN0端子用导线连接到自制的AD590电路上。

（9）．把“单片机系统”区域中的P0.0－P0.7用8芯排线连接到“模数转换模块”区域中的D0D1D2D3D4D5D6D7端子上。

5． 程序设计内容

（1）． ADC0809的CLK信号由单片机的P3.3管脚提供

（2）．由于AD590的温度变化范围在－55℃－＋150℃之间，经过10KΩ之后采样到的电压变化在2.182V－4.232V之间，不超过5V电压所表示的范围，因此参考电压取电源电压VCC，（实测VCC＝4.70V）。由此可计算出经过A/D转换之后的摄氏温度显示的数据为：

如果（D*2350/128）＜2732，则显示的温度值为－（2732－（D*2350/128））

如果（D*2350/128）≥2732，则显示的温度值为＋（（D*2350/128）－2732）

6． 汇编源程序

（略）

7．C语言源程序

#include <AT89X52.H>

#include <ctype.h>

unsigned char code dispbitcode[]={0xfe,0xfd,0xfb,0xf7,

0xef,0xdf,0xbf,0x7f};

unsigned char code dispcode[]={0x3f,0x06,0x5b,0x4f,0x66,

0x6d,0x7d,0x07,0x7f,0x6f,0x00,0x40};

unsigned char dispbuf[8]={10,10,10,10,10,10,0,0};

unsigned char dispcount;

unsigned char getdata;

unsigned long temp;

unsigned char i;

bit sflag;

sbit ST=P3^0;

sbit OE=P3^1;

sbit EOC=P3^2;

sbit CLK=P3^3;

sbit LED1=P3^6;

sbit LED2=P3^7;

sbit SPK=P3^5;

void main(void)

{

ST=0;

OE=0;

TMOD=0x12;

TH0=0x216;

TL0=0x216;

TH1=(65536-4000)/256;

TL1=(65536-4000)%256;

TR1=1;

TR0=1;

ET0=1;

ET1=1;

EA=1;

ST=1;

ST=0;

getdata=148;

while(1)

{

;

}

void t0(void) interrupt 1 using 0

{

CLK=~CLK;

}

void t1(void) interrupt 3 using 0

{

TH1=(65536-4000)/256;

TL1=(65536-4000)%256;

if(EOC==1)

{

OE=1;

getdata=P0;

OE=0;

temp=(getdata*2350);

temp=temp/128;

if(temp<2732)

{

temp=2732-temp;

sflag=1;

}

else

{

temp=temp-2732;

sflag=0;

}

i=3;

dispbuf[0]=10;

dispbuf[1]=10;

dispbuf[2]=10;

if(sflag==1)

{

dispbuf[7]=11;

}

else

{

dispbuf[7]=10;

}

dispbuf[3]=0;

dispbuf[4]=0;

dispbuf[5]=0;

dispbuf[6]=0;

while(temp/10)

{

dispbuf[i]=temp%10;

temp=temp/10;

i++;

}

dispbuf[i]=temp;

ST=1;

ST=0;

}

P1=dispcode[dispbuf[dispcount]];

P2=dispbitcode[dispcount];

dispcount++;

if(dispcount==8)

{

dispcount=0;

}
